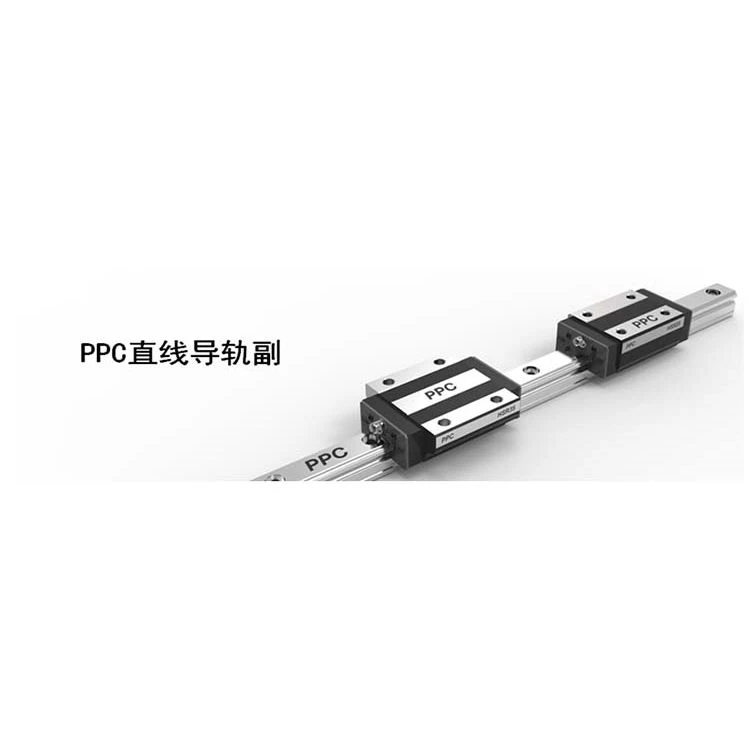

รางเลื่อนซีเอ็นซี

แถวของลูกกลิ้งจะกลิ้งไปตามร่องวงกลมของรางและตัวเลื่อน ซึ่งตัดเฉือนโดยเครื่องเจียรที่มีความแม่นยำสูงโดยเฉพาะ และหมุนวนผ่านฝาปิดที่ประกอบอยู่บนตัวเลื่อน เนื่องจากลูกบอลทำจากกรงเหล็กกล้าไร้สนิม ดึงแถบเลื่อนออกจากราง ลูกบอลจะไม่หลุด

ลูกบอลทั้งสี่แถวได้รับการออกแบบให้มีมุมสัมผัส 45 องศา และตัวเลื่อนจะอยู่ภายใต้สี่ทิศทาง (แนวรัศมี แนวต้านแนวรัศมี แนวขวาง) ด้วยโหลดพิกัดเดียวกัน และใช้รางนำเดียวกันโดยมีโหลดพรีโหลดเท่ากัน เพื่อรักษาค่าสัมประสิทธิ์แรงเสียดทานที่ต่ำกว่า แต่ยังเพื่อเสริมสร้างความแข็งแกร่งทั้งสี่ทิศทาง

ส่วนตัดขวางของรางนำทางต่ำ และการออกแบบที่เหมาะสมที่สุดของแถบเลื่อนทำให้มั่นใจได้ถึงความแข็งแกร่งสูง จึงทำให้ได้โหลดสูงที่มั่นคง ความเร็วสูง และการเคลื่อนที่เชิงเส้นที่มีความแม่นยำสูง

1. ความสามารถในการรับน้ำหนักเท่ากันทุกทิศทาง

3. อายุการใช้งานยาวนานพร้อมความแม่นยำในการเคลื่อนไหวสูง

ด้วยความพิเศษนี้ ลิเนียร์ไกด์เหล่านี้สามารถรับน้ำหนักได้ทั้งแนวตั้งและแนวนอน สไลด์เชิงเส้นทั่วไปสามารถรับน้ำหนักได้เพียงเล็กน้อยในทิศทางขนานกับพื้นผิวสัมผัสเท่านั้น นอกจากนี้ยังมีแนวโน้มที่จะไม่ถูกต้องเมื่อต้องรับภาระเหล่านี้

สำหรับสไลด์แบบดั้งเดิม ข้อผิดพลาดในความแม่นยำเกิดจากการไหลสวนทางของฟิล์มน้ำมัน การหล่อลื่นไม่เพียงพอทำให้เกิดการสึกหรอระหว่างพื้นผิวสัมผัส ซึ่งจะมีความคลาดเคลื่อนมากขึ้นเรื่อยๆ ในทางตรงกันข้าม หน้าสัมผัสแบบกลิ้งมีการสึกหรอเพียงเล็กน้อย ดังนั้น เครื่องจักรจึงสามารถมีอายุการใช้งานที่ยาวนานด้วยการเคลื่อนไหวที่แม่นยำสูง

2. ความแข็งแกร่ง

4. การปรับอัตโนมัติ

เมื่อใช้ระบบลิเนียร์ไกด์ จำเป็นต้องเลือกประเภทและระยะห่าง (พรีโหลด) ที่ตรงตามเงื่อนไขการบริการ เพื่อให้เครื่องจักร/อุปกรณ์มีความแข็งแกร่งตามที่ต้องการ

การปรับอัตโนมัติในระดับสูง ในการใช้งานสถานะพรีโหลด ทำให้ง่ายต่อการติดตั้งเพื่อปรับปรุงความแม่นยำในการเคลื่อนที่ของเครื่องจักรเพื่อรักษาการเคลื่อนที่เชิงเส้นที่ราบรื่น

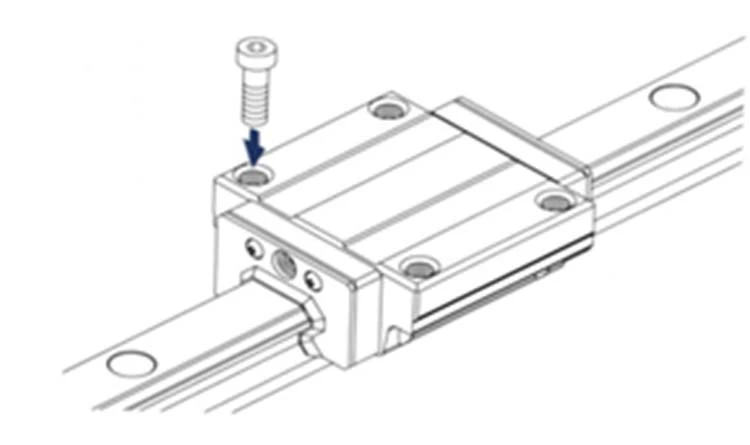

HSR-Atype

หน้าแปลนของบล็อกมีรูเจาะ

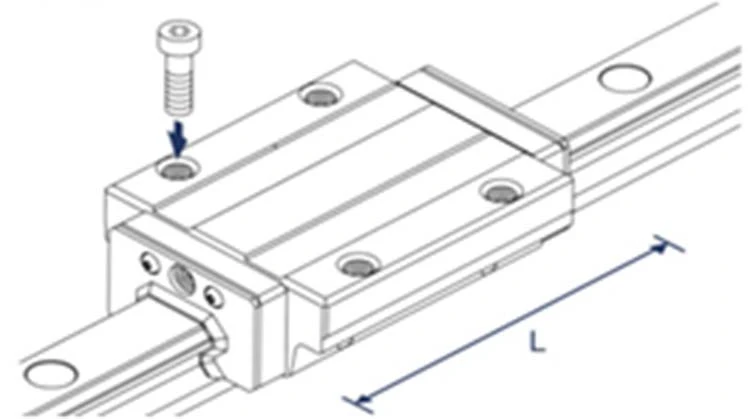

HSR-LAtype

บล็อกมีรูปร่างหน้าตัดเหมือนกับรุ่น HSR-A แต่มีความยาวบล็อกโดยรวม (L) ที่ยาวกว่าและโหลดพิกัดที่มากกว่า
